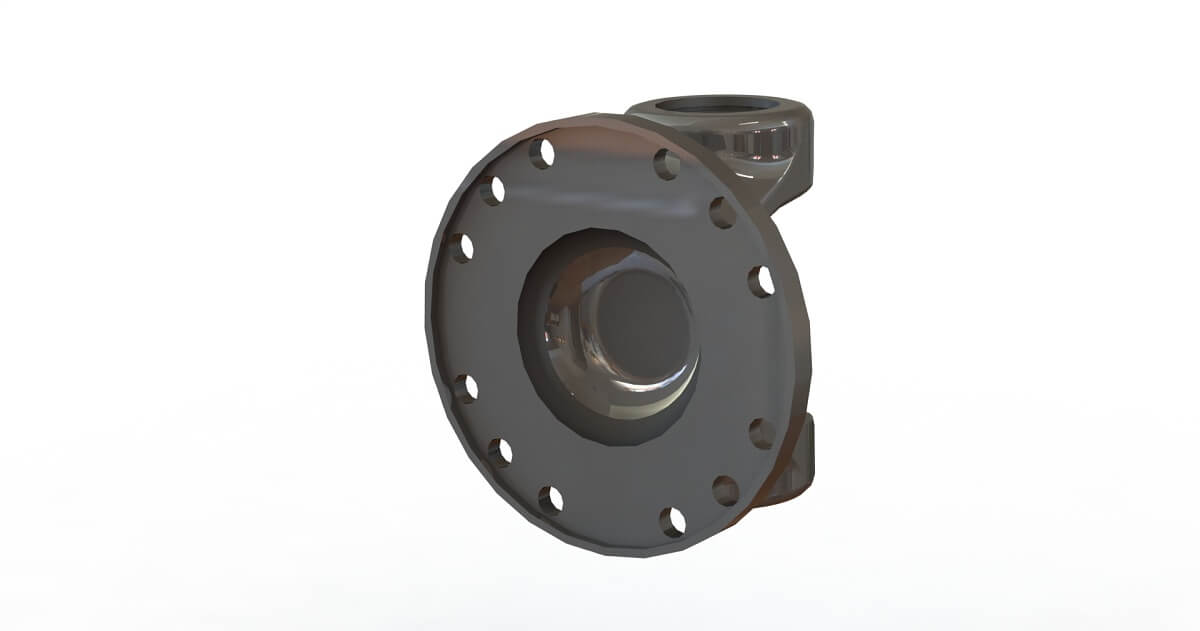

Příruby SAE

Příruby SAE

Kříže

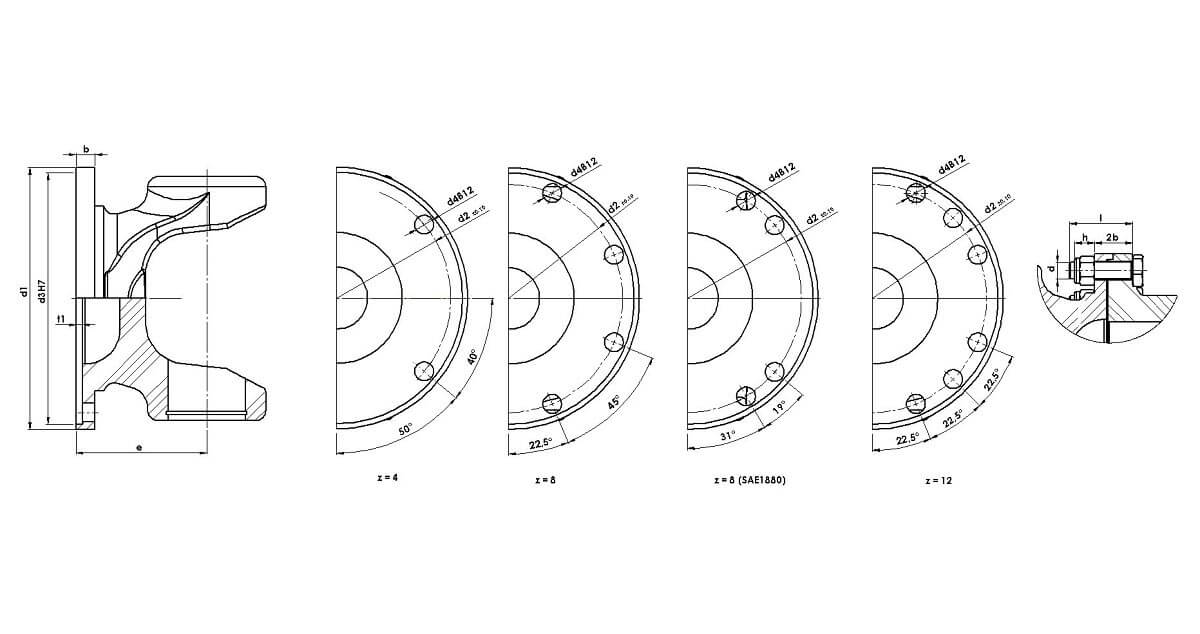

Řada d1 d2 d3 z x d4 b t1 e ß max d l h 2b MA SAE
   [mm] [mm] [mm] [mm] [mm] [mm] [mm] [°] [mm] [mm] [mm] [mm] [Nm]
30 90 69,9 57,15 4 x 8 6 2 40 20 M8 22 8 12 35 1120
30 90 69,9 57,15 4 x 8 6 2 47 30 M8 22 8 12 35 1120
30 97 79,4 60,32 4 x10 6 2 40 20 M10 25 10 12 70 1300
30 97 79,4 60,32 4 x10 6 2 47 30 M10 25 10 12 70 1300
43 90 69,9 57,15 4 x 8 6 2 48 20 M8 22 8 12 35 1120
43 97 79,4 60,32 4 x10 6,5 2 58 35 M10 25 10 13 70 1300
43 116 95,25 69,85 4 x11 7 2 48 20 M10 25 10 14 70 1400
53 116 95,25 69,85 4 x12 8 2 56 20 M12 30 12 16 120 1400
53 116 95,25 69,85 4 x12 8 2 70 35 M12 30 12 16 120 1400
53 150 120,65 95,25 4 x14 10 2 56 20 M14 35 14 20 200 1500
58 174,6 155,52 168,23 8 x10 12 3 90 35 M10 35 10 24 70 1600
58 203,2 184,15 196,82 8 x10 11 3 95 35 M10 35 10 22 70 1700
58 203,2 184,15 196,82 12x10 11 3 95 35 M10 35 10 22 70 1800
63 150 120,65 95,25 4 x14 10 2 62 20 M14 35 14 20 200 1500
63 150 120,65 95,25 4 x14 10 2 80 35 M14 35 14 20 200 1500
63 174,6 155,52 168,23 8 x10 10 3 80 30 M10 35 10 20 70 1600
68 174,6 155,52 168,23 8 x10 10 3 95 35 M10 35 10 20 70 1600
68 203,2 184,15 196,82 8 x10 11 3 95 35 M10 35 10 22 70 1700
68 203,2 184,15 196,82 12x11 11 3 95 35 M10 35 10 22 70 1800
70 203,2 184,15 196,82 12x11 11,5 3 95 25 M10 35 10 23 70 1800
72 203,2 184,15 196,82 12x11 11,5 3 100 33 M10 35 10 23 70 1800
73 203,2 184,15 196,82 12x10 11,5 3 100 33 M10 35 10 23 70 1800
73 203,2 184,15 196,82 12x11 11,5 3 100 33 M10 35 10 23 70 1800
73 244,5 209,55 177,8 8 x16 15 3,4 100 33 M16 50 16 30 300 1880
77 244,5 209,55 177,8 8 x16 15 3,4 110 25 M16 50 16 30 300 1880
80 244,5 209,55 177,8 8 x16 15 3,4 108 24 M16 55 16 36 300 1880
80 250 228,57 196,8 12x12 18 1,5 108 24 M12 50 12 36 120 1900GS
80 276 247,64 222,22 8 x16 18 2,4 108 24 M16 55 16 36 300 1900HS
80 276 251,7 222,22 8 x16 18 2,4 108 24 M16 55 16 36 300 1900
83 244,5 209,55 177,8 8 x16 18 3,4 125 20 M16 55 16 36 300 1880

Pro šroubové spoje doporučujeme tento spojovací materiál:

  • Šestihranné šrouby ISO 4014-10.9 (Pokud možno provedení se zkráceným závitem)
  • Šestihranná matice ISO 7042-V-10 (Samojistící)
  • Šroubové spoje je nutné utáhnout předepsaným utahovacím momentem MA.

Povolená tolerance : ± 5 %.
