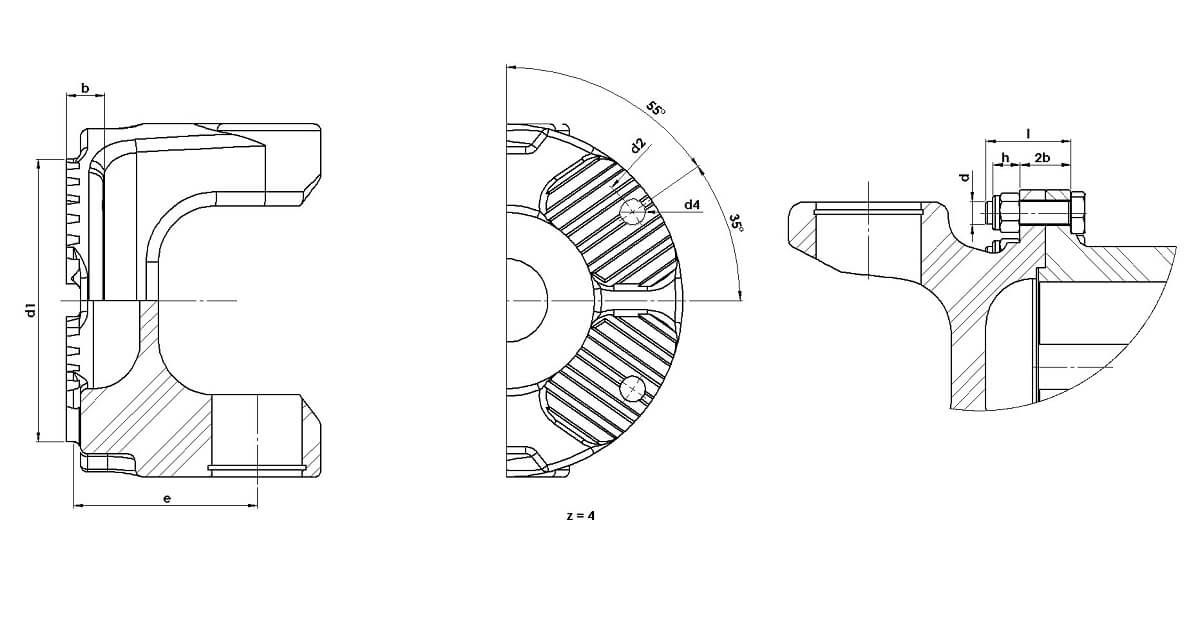

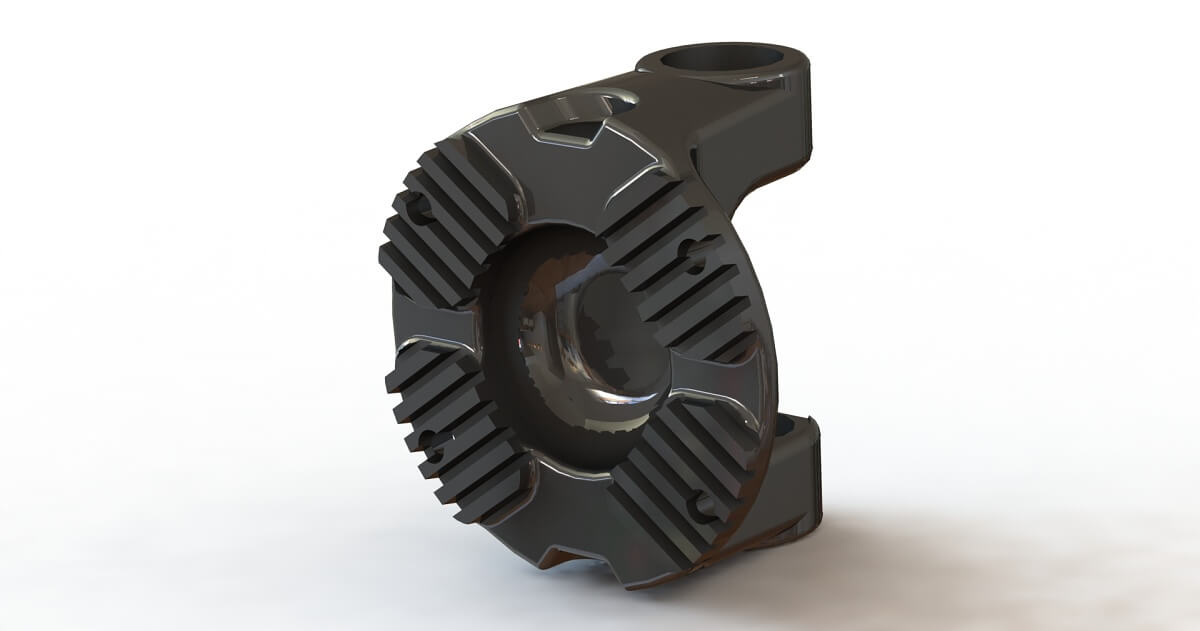

70° X - úhel mezi drážkování podle ISO 12667 resp. ISO 8667

Řada d1 d2 z x d4 b e ß max d l h 2b MA
    [mm]   [mm]   [mm]   [mm]   [mm]   [°]   [mm]   [mm]   [mm]   [mm]   [Nm]
43 100 84 4 x 8 10 58 35 M8 30 8 20 35
53 120 100 4 x11 14 68 35 M10 40 10 28 70
63 120 100 4 x11 14 75 35 M10 40 10 28 70
58 152 130 4 x13 16 95 35 M12 45 12 32 120
68 152 130 4 x13 16 75 20 M12 45 12 32 120
68 152 130 4 x13 16 95 35 M12 45 12 32 120
68 180 150 4 x15 18 95 35 M14 55 14 36 200
72 180 150 4 x15 18 100 35 M14 55 14 36 200
73 180 150 4 x15 18 95 30 M14 55 14 36 200
77 180 150 4 x15 18 100 22 M14 55 14 36 200
79 200 165 4 x15 20 113 22 M14 55 14 40 200

Pro šroubové spoje doporučujeme tento spojovací materiál:

  • Šestihranné šrouby ISO 4014-10.9 (Pokud možno provedení se zkráceným závitem)
  • Šestihranná matice ISO 7042-V-10 (Samojistící)
  • Šroubové spoje je nutné utáhnout předepsaným utahovacím momentem MA.

Povolená tolerance : ± 5 %.
