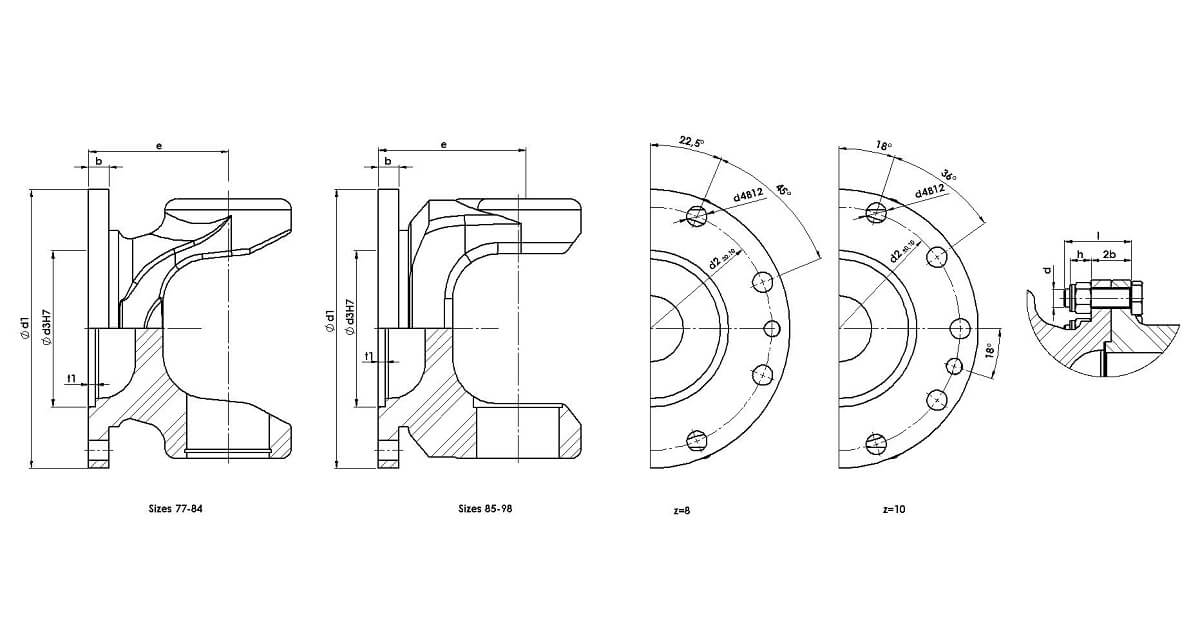

Příruby DIN řady 77 - 98

Příruby DIN řady 77 - 98

Příruby DIN řady 77 - 98

Řada d1 d2 d3 z x d4 b t1 e ß max d l h 2b MA Šrouby
   [mm] [mm] [mm] [mm] [mm] [mm] [mm] [°] [mm] [mm] [mm]  [mm]  [Nm]   1)
77 180 155,5 110 8 x16 15 3 110 25 M16 50 16 30 300 ano
77 180 155,5 110 10x16 15 3 110 25 M16 50 16 30 300 ne
77 225 196 140 8 x16 15 5 110 25 M16 50 16 30 300 ano
77 250 218 140 8 x18 18 6 110 25 M18 56 18 36 410 ano
80 225 196 140 8 x16 15 5 108 24 M16 50 16 30 300 ano
80 250 218 140 8 x18 18 6 108 24 M18 56 18 36 410 ano
80 285 245 175 8 x20 18 6 108 24 M20 60 20 38 600 ano
83 250 218 140 8 x18 18 6 125 20 M18 56 18 36 410 ano
83 285 245 175 8 x20 20 6 125 20 M20 65 20 40 600 ano
84 285 245 175 8 x20 20 6 135 20 M20 65 20 40 600 ano
84 315 280 175 8 x22 22 6 135 20 M22 70 22 44 800 ano
85 225 196 140 8 x16 15 5 208 15 M16 50 16 30 300 ne
85 250 218 140 8 x18 18 6 130 15 M18 56 18 36 410 ano
85 285 245 175 8 x20 20 6 130 15 M20 65 20 40 600 ano
85 315 280 175 8 x22 22 6 130 15 M22 70 22 44 800 ano
86 285 245 175 8 x20 20 6 130 15 M20 65 20 40 600 ano
86 315 280 175 8 x22 22 6 130 15 M22 70 22 44 800 ano
90 285 245 175 8 x20 20 6 150 15 M20 65 20 40 600 ne
90 315 280 175 8 x22 22 6 150 15 M22 70 22 44 800 ano
90 350 310 220 10x22 25 7 150 15 M22 75 22 50 800 ano
95 315 280 175 8 x22 22 6 170 15 M22 70 22 44 800 ne
95 350 310 220 10x22 25 7 170 15 M22 75 22 50 800 ano
95 390 345 250 10x24 28 7 170 15 M24 85 24 56 1000 ano
97/98 350 310 220 10x22 25 7 225 15 M22 75 22 50 800 ne
97/98 390 345 250 10x24 28 7 195 15 M24 85 24 56 1000 ano
97/98 435 385 280 10x27 32 9 195 15 M27 95 27 64 1500 ano

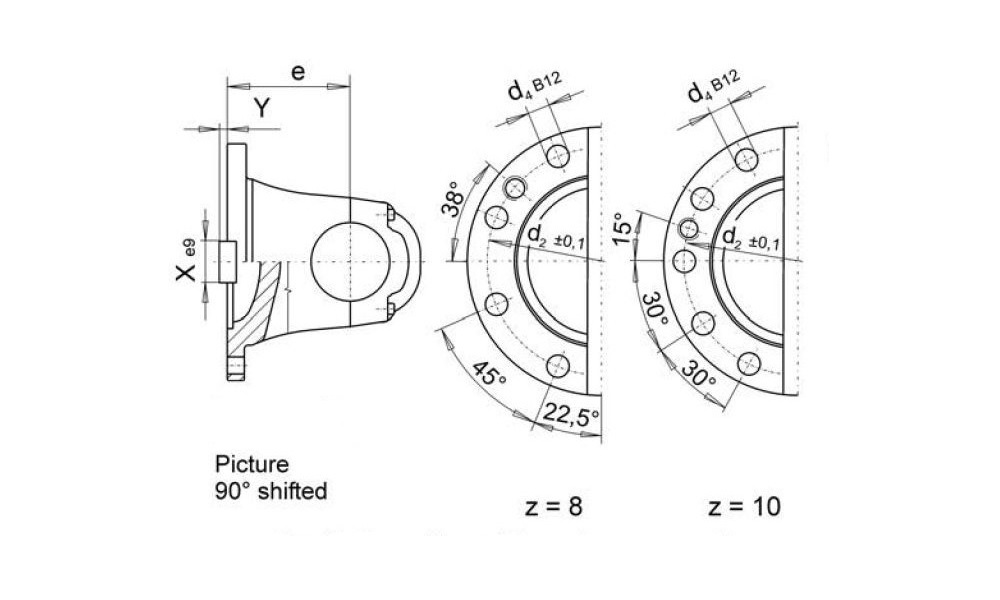

DIN - Příruby s příčným perem

DIN - Příruby s příčným perem

Řada d1 d2 d3 z x d4 b t1 e ß max d l h 2b MA X Y Šrouby
   [mm] [mm]  [mm] [mm] [mm] [mm] [mm]   [°]   [mm] [mm] [mm] [mm] [Nm] [mm] [mm]  1)
85 250 218 105 8 x19 25 6 130 15 M18 70 18 50 410 40 12,5 ne
90 285 245 125 8 x21 27 6 150 15 M20 80 20 54 600 40 15 ne
95 315 280 130 10x23 32 6 170 15 M22 90 22 64 800 40 15 ne
97/98 350 310 155 10x23 35 7 195 15 M22 95 22 70 800 50 16 ne

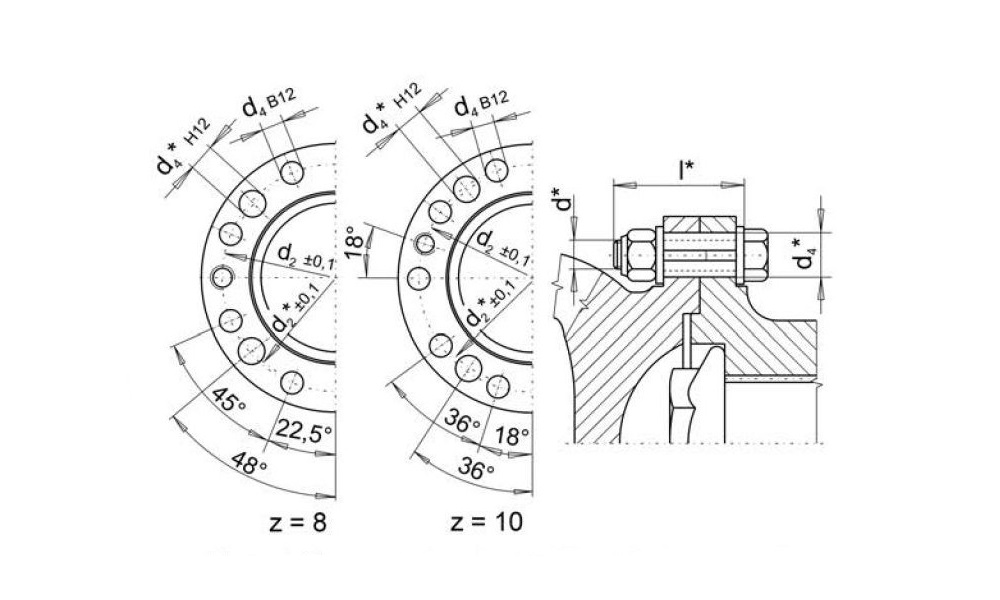

DIN - Příruby s kolíky dle DIN 15451

DIN - Příruby s kolíky dle DIN 15451

Řada d1 d2 d2* d3 z x d4 b t1 d l zxd4* d* l* MA MA* Šrouby
   [mm]  [mm]  [mm]  [mm]  [mm]  [mm]  [mm]  [mm]  [mm]  [mm]  [mm]  [mm]  [Nm]  [Nm]   1)
85 285 245 240 175 8 x20 20 6 M20 65 4 x28 M16 75 600 200 ano
90 315 280 270 175 8 x22 22 6 M22 70 4 x30 M16 75 800 200 ano
95 350 310 300 220 10x22 25 7 M22 75 4 x32 M18 90 800 300 ano
97/98 390 345 340 250 10x24 28 7 M24 85 4 x32 M18 95 1000 300 ano

* Pro šroubové spojení s kolíky podle DIN 15451

1) Šrouby zasunuty ze strany kloubu

Montáž šroubů ze strany kloubu je možná jen u vybraných variant přírub!

Další druhy přírub na vyžádání.

Pro šroubové spoje doporučujeme tento spojovací materiál:

  • Šestihranné šrouby ISO 4014-10.9 (Pokud možno provedení se zkráceným závitem)
  • Šestihranná matice ISO 7042-V-10 (Samojistící)
  • Šroubové spoje je nutné utáhnout předepsaným utahovacím momentem MA.

Povolená tolerance : ± 5 %.
