Kříže

Kříže kompletní

Příklady křížů

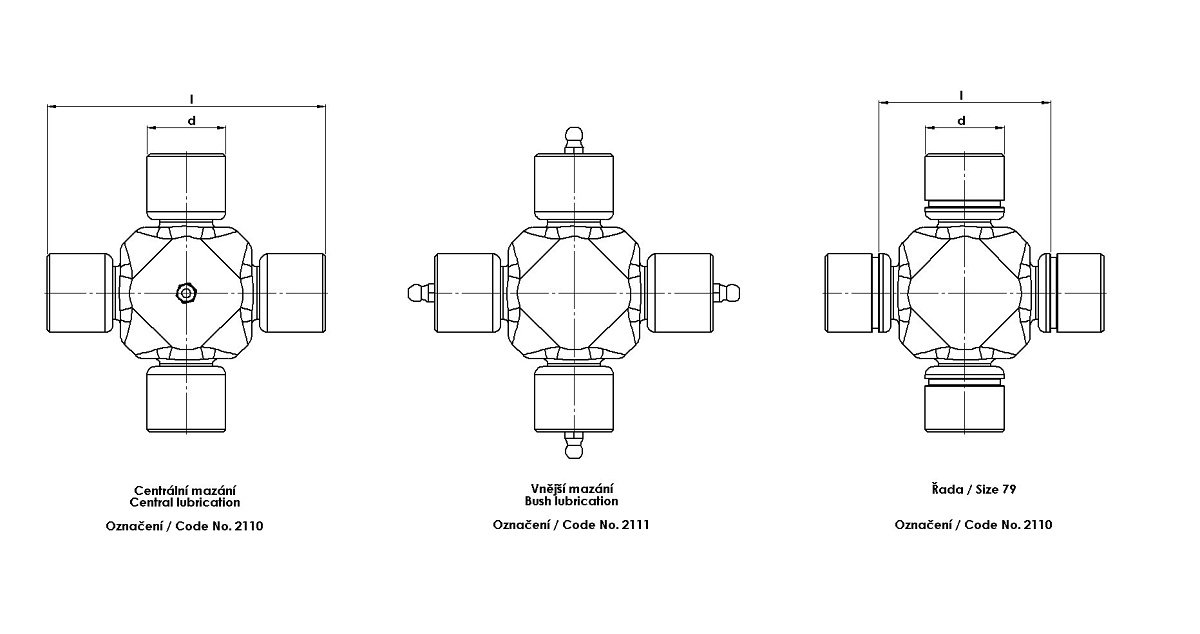

Kříže kardanové

Řada d l m
    [mm]   [mm]   [kg]
15 20 44,34 0,14
30 26 72,1 0,39
43 30 82,4 0,64
53 35 96,85 0,98
63 42 104,5 1,45
63* 42 106 1,48
55* 38 105,8 1,28
57* 47 132,2 2,32
58 48 132,2 2,38
65* 48 116,5 2,16
68 52 133,1 2,93
69* 53 135,05 3,11
70 52 147,2 3,35
72 57 144 3,94
73 57 152 4,17
77 65 172 6,27
79** 68 117 7,75
80 72 185 8,3
82* 74 154 12,9
83 74 217 10,3
84 83 231,4 15
85 83 139 16,2
85* 83 129 15,9
85* 83 175 19,4
90 95 160 23,3
90* 95 139 22,3
90*** 95 190 26,8
95 110 176 33,8
95* 110 160 32,8
95* 110 210 39,1
97 120 196 46,6
97* 120 176 43,7
98 130 196 55,3

* Jako náhradní díl
** S vnitřním zajištěním
*** Pro kardany s označením 4496
