S vyrovnáním délky

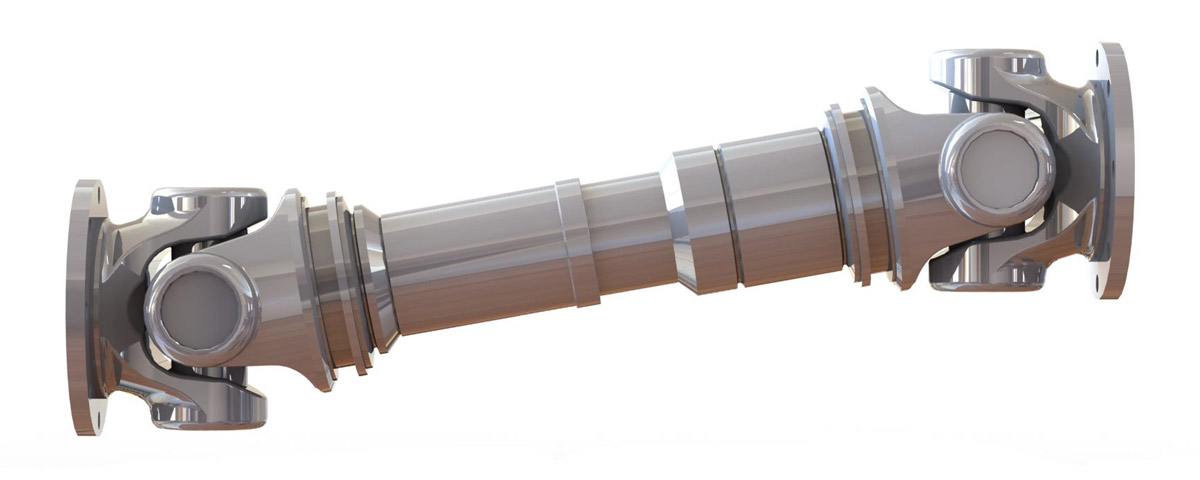

Kardanové hřídele od 55 do 260 kNm s vyrovnáním délky

Kardanové hřídele do 6,2 kNm s vyrovnáním délky

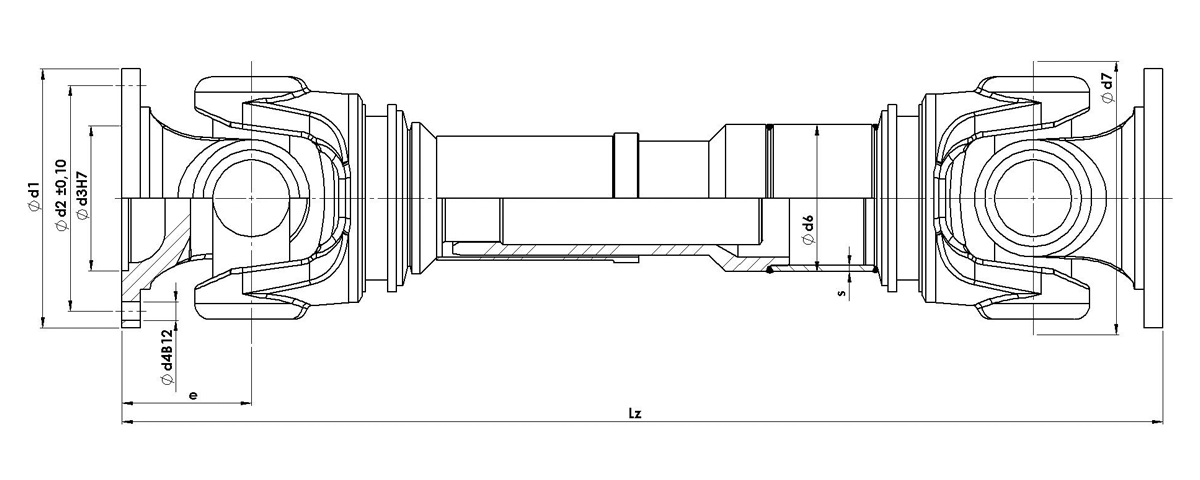

Řada MdB MdG MdW d1 d2 d3 z x d4 b t1 d5 t2 d7 d6 s
   [Nm]   [Nm]   [Nm]   [mm]   [mm]   [mm]   [mm]   [mm]   [mm]   [mm]   [mm]   [mm]   [mm]   [mm]
85 37000 55000 23000 250 218 140 8 x18 18 6 170 34 250 162 9,85
86 45000 58000 24000 285 245 175 8 x20 20 6 170 34 250 165 12,5
90 85000 120000 45000 315 280 175 8 x22 22 6 180 40 285 218 10,5
95 125000 175000 58000 350 310 220 10x22 25 7 210 44 315 219 15
97 190000 260000 100000 390 345 250 10x24 28 7 280 35 350 273 19
97* 150000 200000 70000 390 345 250 10x24 28 7 280 35 350 273 11,6
98 155000 210000 80000 390 345 250 10x24 28 7 280 35 370 273 19
98* 150000 200000 70000 390 345 250 10x24 28 7 280 35 370 273 11,6

MdB ... referenční kroutící moment
MbG ... limitní kroutící moment
MdW ... trvale se střídajíí kroutící moment
* pro aplikace orientované na životnost

Kardanové hřídele od 55 do 260 kNm s vyrovnáním délky
Řada KZ ß max e LZ min LA m min J min C min mR JR CR
       [°]   [mm]   [mm]   [mm]   [kg]   [kgm²]   [kNm/rad]   [kg]   [kgm²]   [kNm/rad]
85 41 15 130 905 110 164 0,91 1200 37 0,215 2244
86 41 15 130 905 110 168 1 1220 47 0,275 2874
90 41 15 150 1005 135 265 2,17 2170 53,7 0,58 6057
95 41 15 170 1105 135 340 3,39 3210 75,5 0,789 8246
97 41 15 195 1285 170 525 7,22 5350 119 1,93 20165
97* 41 15 195 1285 170 506 7,14 5315 74,8 1,28 13370
98 41 15 195 1285 170 534 7,48 5360 119 1,93 20165
98* 41 15 195 1285 170 515 7,4 5325 74,8 1,28 13370

KZ ... kódové značení
ß max ... maximální úhel výklonu
LZ min ... nejmenší zástavbová délka v zasunutém stavu
LA ... vyrovnání délky
m min ... hodnota pro LZ min
J min ... hodnota pro LZ min
C min ... hodnota pro LZ min
mR ... hodnota pro 1 metr trubky
JR ... hodnota pro 1 metr trubky
CR ... hodnota pro 1 metr trubky

* pro aplikace orientované na životnost
