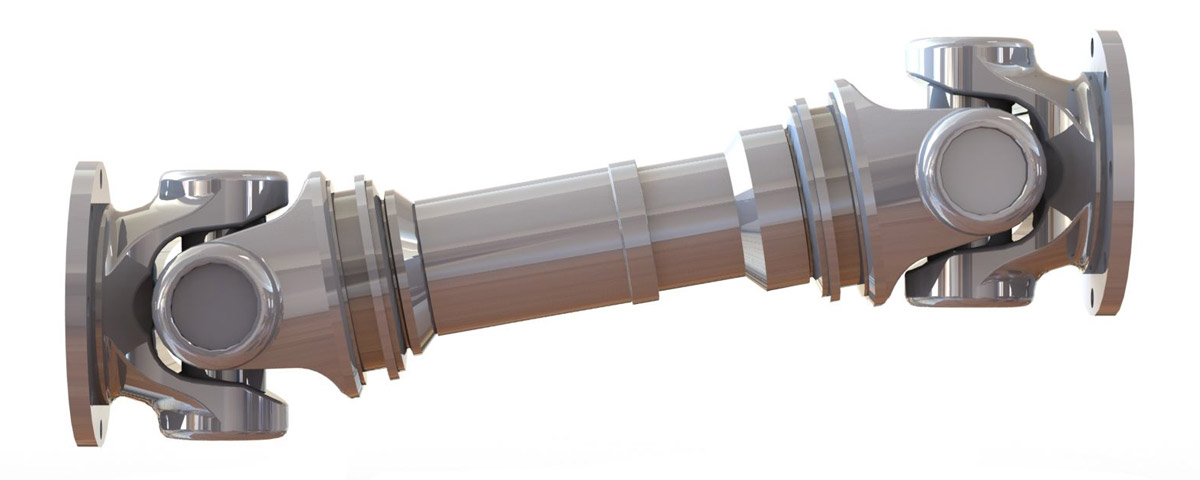

Krátké kardany s vyrovnáním délky

Krátké kardanové hřídele od 55 do 260 kNm s vyrovnáním délky

Krátké kardanové hřídele od 55 do 260 kNm s vyrovnáním délky

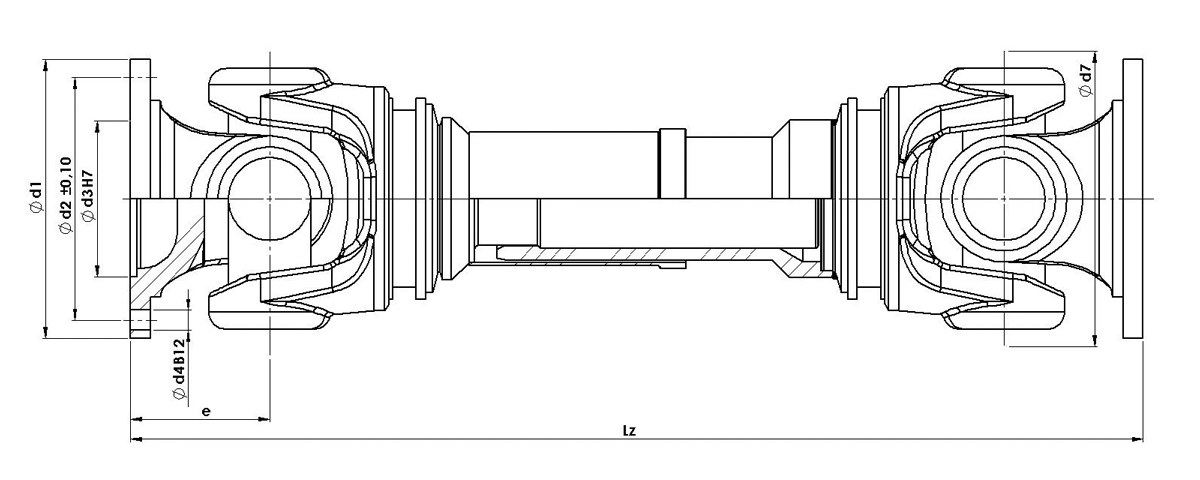

Řada MdB MdG MdW d1 d2 d3 z x d4 b t1 d5 t2 d7
   [Nm]   [Nm]   [Nm]   [mm]   [mm]   [mm]   [mm]   [mm]   [mm]   [mm]   [mm]   [mm]
85 37000 55000 23000 250 218 140 8 x18 18 6 170 34 250
86 45000 58000 24000 285 245 175 8 x20 20 6 170 34 250
90 85000 120000 45000 315 280 175 8 x22 22 6 180 40 285
95 125000 175000 58000 350 310 220 10x22 25 7 210 44 315
97 190000 260000 100000 390 345 250 10x24 28 7 280 35 350
98 155000 210000 80000 390 345 250 10x24 28 7 280 35 370

MdB ... referenční kroutící moment
MbG ... limitní kroutící moment
MdW ... trvale se střídajíí kroutící moment

Krátké kardanové hřídele od 55 do 260 kNm s vyrovnáním délky

Řada KZ ß max e LZ min LA min m min J min C min LZ max LA max m max J max C max
      [°]  [mm]   [mm]   [mm]   [kg]   [kgm²]  [kNm/rad]  [mm]   [mm]   [kg]   [kgm²]  [kNm/rad]
85 43 15 130 585* 30 123 0,75 1430 900 110 163 0,84 1220
86 43 15 130 585* 30 127 0,84 1430 900 110 167 0,93 1220
90 43 15 150 800 40 238 2 2410 1000 135 268 2,15 2280
95 43 15 170 900 40 306 3,18 3470 1100 135 345 3,37 3250
97 43 15 195 1210 120 502 6,98 5505 1280 170 520 7,13 5390
97** 43 15 195 1090 100 482 6,97 5505 1205 170 512 7,21 5320
98 43 15 195 1210 120 510 7,25 5515 1280 170 529 7,4 5400
98** 43 15 195 1090 100 490 7,24 5515 1205 170 521 7,47 5330

* při LZ méně než 700 mm je β max = 5°
** bez vyvážení

KZ ... kódové značení
ß max ... maximální úhel výklonu
LZ min ... nejmenší zástavbová délka v zasunutém stavu
LZ max ... největší zástavbová délka v zasunutém stavu
LA min ... vyrování délky pro LZ min
LA max ... vyrování délky pro LZ max
m min ... hodnota pro LZ
J min ... hodnota pro LZ min
C min ... hodnota pro LZ min
mR ... hodnota pro 1 metr trubky
JR ... hodnota pro 1 metr trubky
CR ... hodnota pro 1 metr trubky
