Bez vyrovnání délky

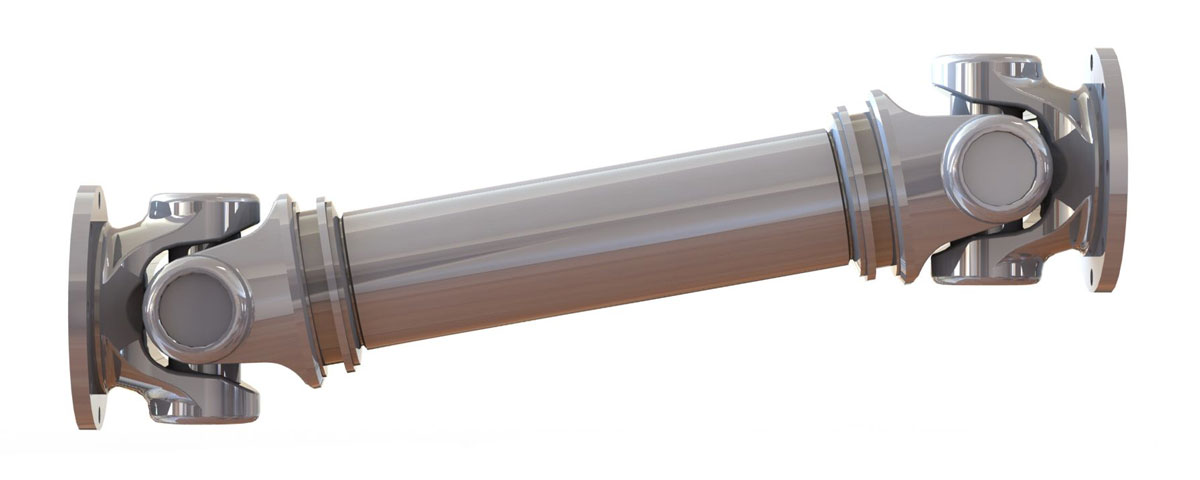

Kardanové hřídele od 55 do 260 kNm bez vyrovnání délky

Kardanové hřídele od 55 do 260 kNm bez vyrovnání délky

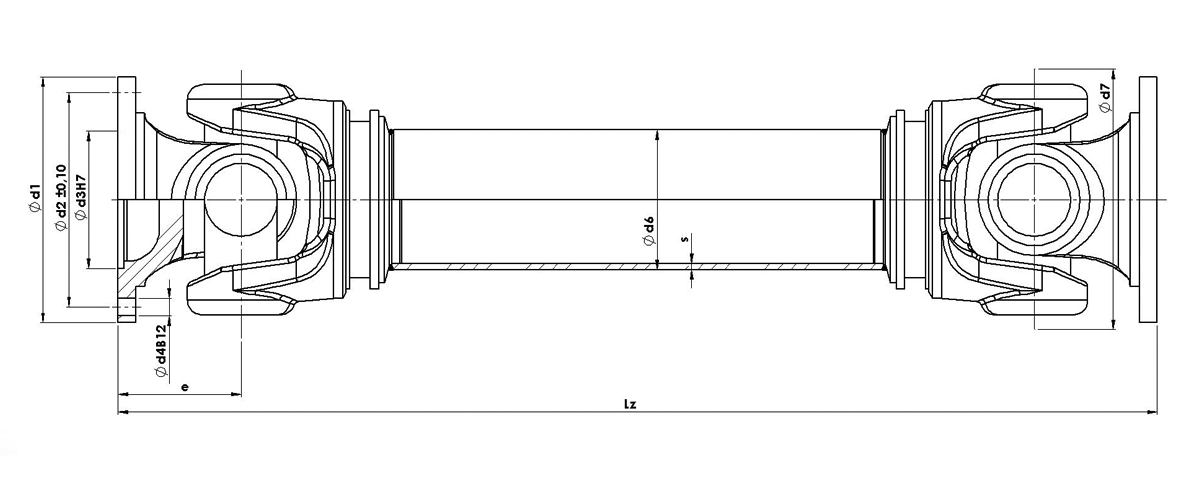

Řada MdB MdG MdW d1 d2 d3 z x d4 b t1 d5 t2 d7 d6 s
    [Nm]   [Nm]   [Nm]   [mm]   [mm]   [mm]   [mm]   [mm]   [mm]   [mm]   [mm]   [mm]   [mm]   [mm]
85 37000 55000 23000 250 218 140 8 x18 18 6 170 34 250 162 9,85
86 45000 58000 24000 285 245 175 8 x20 20 6 170 34 250 165 12,5
90 85000 120000 45000 315 280 175 8 x22 22 6 180 40 285 218 10,5
95 125000 175000 58000 350 310 220 10x22 25 7 210 44 315 219 15
97 190000 260000 100000 390 345 250 10x24 28 7 280 35 350 273 19
97* 150000 200000 70000 390 345 250 10x24 28 7 280 35 350 273 11,6
98 155000 210000 80000 390 345 250 10x24 28 7 280 35 370 273 19
98* 150000 200000 70000 390 345 250 10x24 28 7 280 35 370 273 11,6

MdB ... referenční kroutící moment
MbG ... limitní kroutící moment
MdW ... trvale se střídajíí kroutící moment
* pro aplikace orientované na životnost

Kardanové hřídele od 55 do 260 kNm bez vyrovnání délky

Řada KZ ß max e L min m min J min C min mR JR CR
      [°]   [mm]   [mm]   [kg]   [kgm²]   [kNm/rad]   [kg]   [kgm²]   [kNm/rad]
85 47 15 130 650 125 0,84 1755 37 0,215 2244
86 47 15 130 650 130 0,935 1770 47 0,275 2874
90 47 15 150 720 202 1,87 2605 53,7 0,58 6057
95 47 15 170 800 263 3,03 4215 75,5 0,789 8246
97 47 15 195 925 410 6,22 5990 119 1,93 20165
97* 47 15 195 925 408 6,19 5945 74,8 1,28 13370
98 47 15 195 925 419 6,48 6000 119 1,93 20165
98* 47 15 195 925 416 6,45 5955 74,8 1,28 13370

KZ ... kódové značení
ß max ... maximální úhel výklonu
L min ... nejmenší zástavbová délka
m min ... hodnota pro L min
J min ... hodnota pro L min
C min ... hodnota pro L min
mR ... hodnota pro 1 metr trubky
JR ... hodnota pro 1 metr trubky
CR ... hodnota pro 1 metr trubky

* pro aplikace orientované na životnost
