Klouby do 25kNm

Klouby do 25 kNm

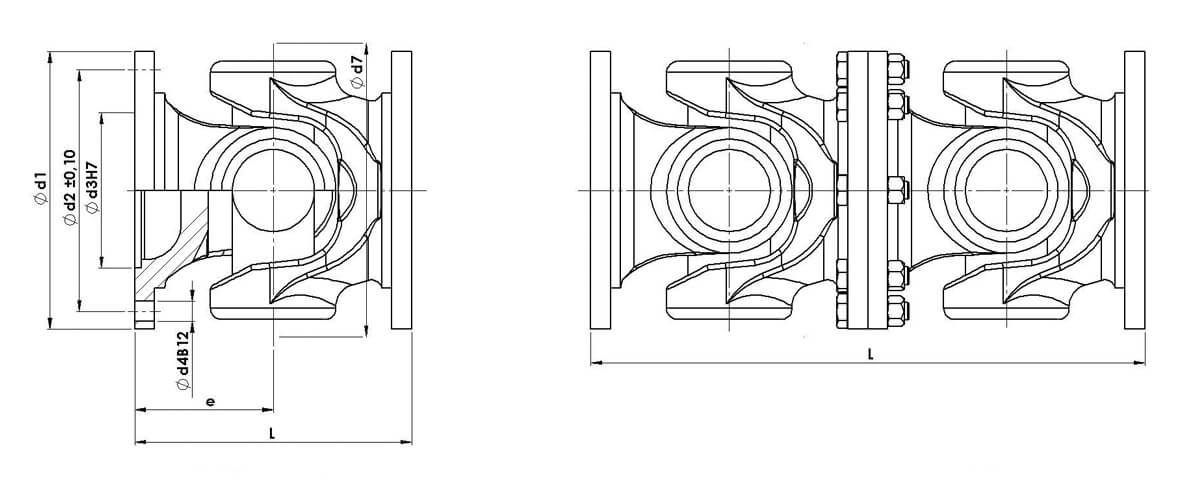

Klouby / Dvojklouby

Řada MdB MdG d1 d2 d3 z x d4 b t1 d5 t2 d7
    [Nm]   [Nm]   [mm]   [mm]   [mm]   [mm]   [mm]   [mm]   [mm]   [mm]   [mm]
15 200 350 65 52 35 4 x 6 4,5 2 42 8 60
30 800 1100 90 74,5 47 4 x 8 6 3 62 12 90
43 1800 2400 100 84 57 6 x 8 6,5 3 50 20 98
53 3000 4200 120 101,5 75 8 x10 8 3 70 22 115
63 4400 6200 150 130 90 8 x12 10 3 95 24 125
58 6900 8800 150 130 90 8 x12 10 3 92 26 155
68 10000 11500 180 155,5 110 8 x14 12 3 120 24 160
70 12000 17000 180 155,5 110 8 x14 12 3 100 28 174
72 15000 21000 180 155,5 110 10x16 12 3 95 26 170
73 17000 25000 180 155,5 110 10x16 14 3 95 26 178

MdB ... Referenční kroutící moment
MdG ... Limitní kroutící moment

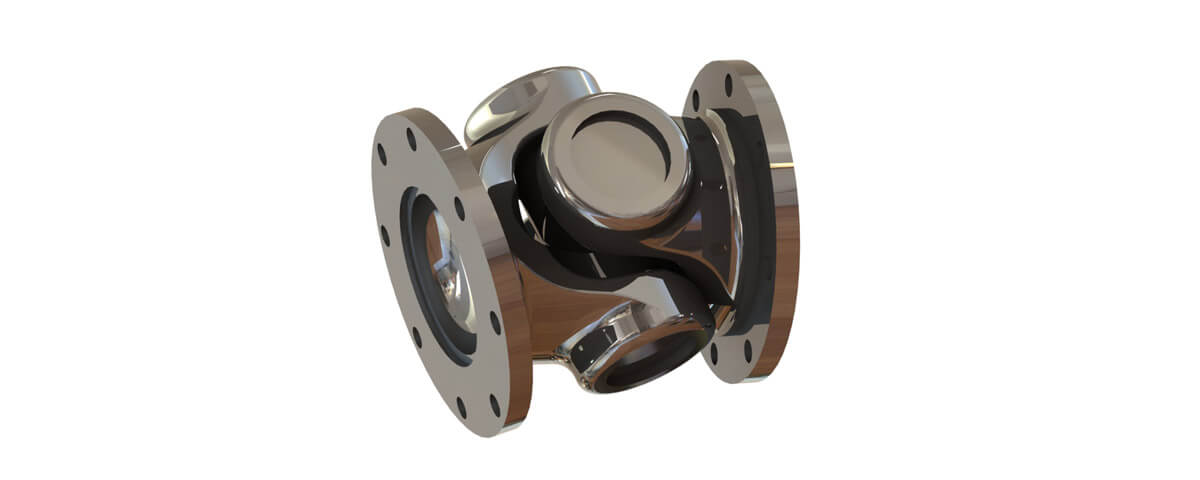

Klouby

Řada KZ ß max e L m J C
       [°]   [mm]   [mm]   [kg]   [kgm²]   [kNm/rad]
15 310 25 32 64 0,5 0,00019 12
30 310 20 40 80 1,4 0,0012 58
30 314 30 47 94 1,5 0,0013 55
43 310 20 48 96 2,3 0,0025 110
43 314 35 58 116 2,6 0,0027 95
53 310 20 56 112 3,5 0,0045 185
53 314 35 70 140 4,2 0,0055 175
63 310 20 62 124 5,9 0,0107 265
63 314 35 80 160 7 0,0125 245
58 314 35 90 180 9,2 0,0225 380
68 310 24 78 156 10,8 0,03 600
68 314 35 95 190 12,8 0,036 560
70 310 25 95 190 12,9 0,042 590
72 310 20 85 170 14,4 0,05 720
72 314 33 100 200 15,6 0,054 630
73 310 20 85 170 15 0,053 880
73 314 24 100 200 16,2 0,058 740

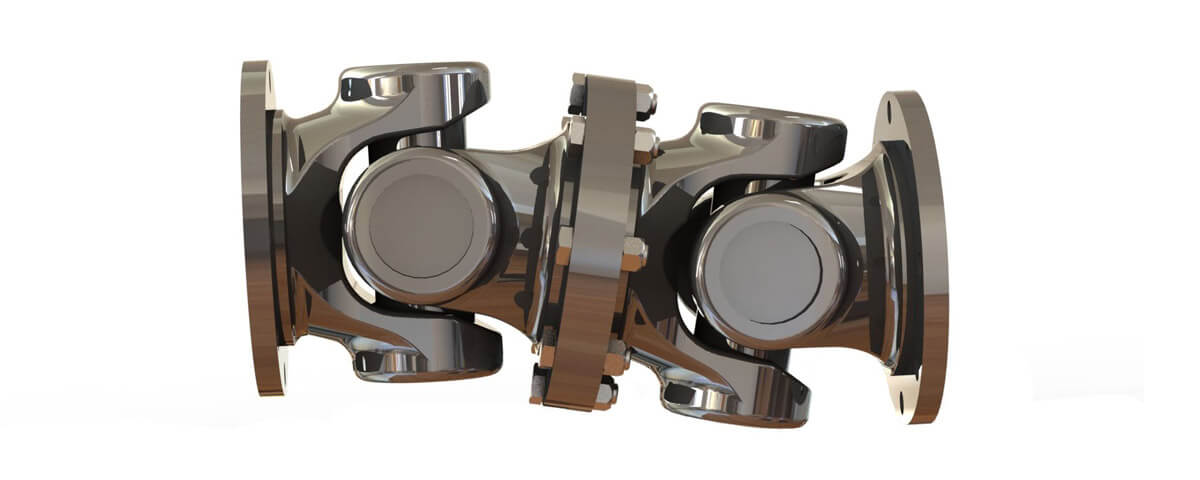

Dvojklouby

Řada KZ ß max e L m J C
       [°]   [mm]   [mm]   [kg]   [kgm²]   [kNm/rad]
15 7670 25 32 128 1,1 0,00039 6
30 7670 20 40 160 2,9 0,0025 29
30 7675 30 47 188 3,1 0,0027 27
43 7670 20 48 192 4,8 0,0052 55
43 7675 35 58 232 5,4 0,0056 47
53 7670 20 56 224 7,4 0,0093 90
53 7675 35 70 280 8,8 0,0113 85
63 7670 20 62 248 12,3 0,022 130
63 7675 35 80 320 14,5 0,026 120
58 7675 35 90 360 18,8 0,046 190
68 7670 24 78 312 22,5 0,062 300
68 7675 35 95 380 26,5 0,074 280
70 7670 25 95 380 26,8 0,094 295
72 7670 20 85 340 30 0,103 360
72 7675 33 100 400 32,4 0,111 315
73 7670 20 85 340 31,2 0,11 440
73 7675 24 100 400 33,6 0,12 370

KZ 310, 7670 ... Normální úhel výklonu
KZ 314, 7675 ... Velký úhel výklonu
β max ... Maximální úhel kloubu
